概要



AirRexパイピングシステムは、OTT散気装置との組み合わせに最適な、樹脂製のヘッダー管です。
モジュール式の採用により、はめ込みで組み立てることができ、散気管取り付けネジや接続箇所が全て工場加工済みのため、お客様での追加加工なしで容易に組み立てが可能です。
作業負担を軽減し、工事日数や費用を削減できます。

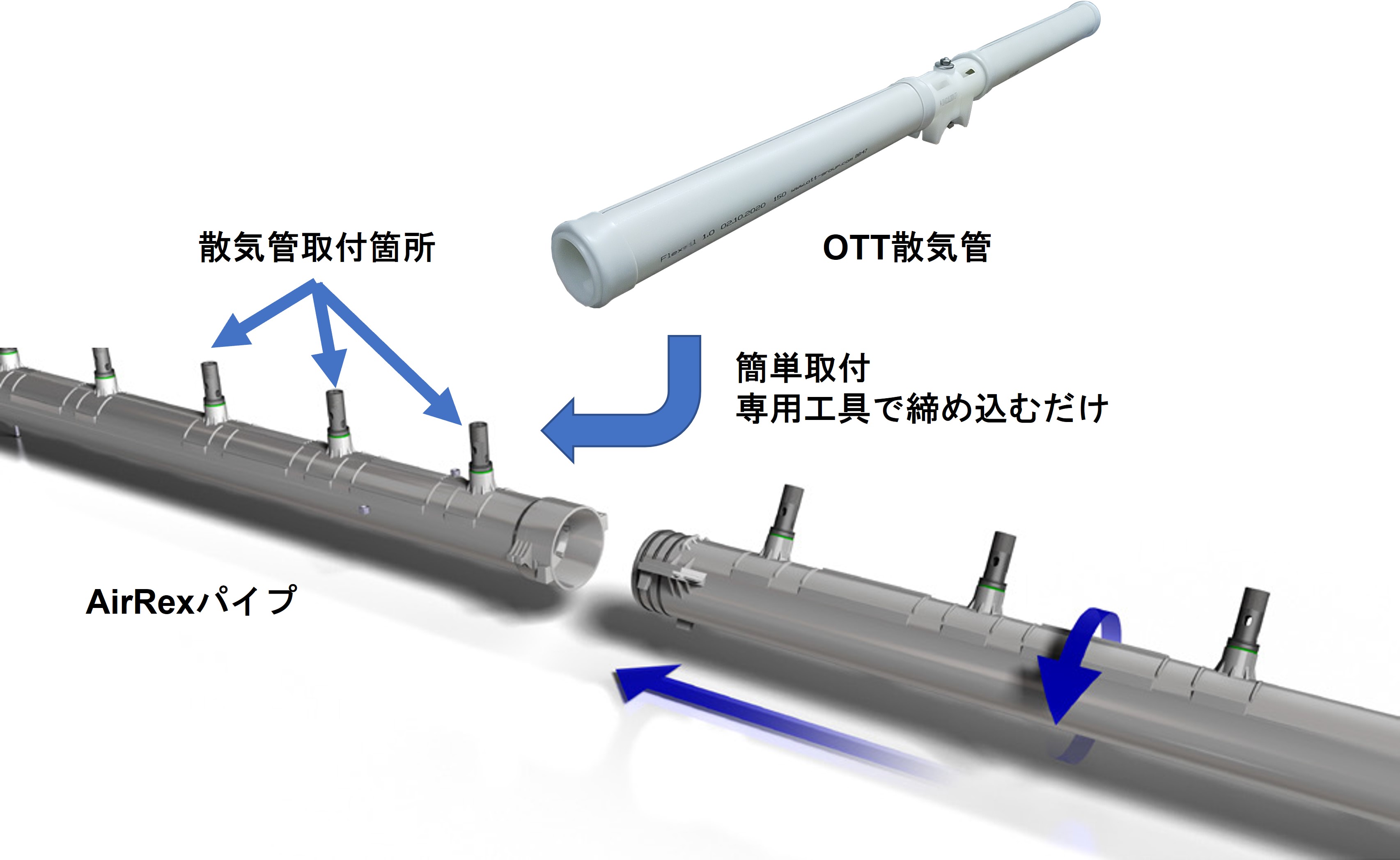

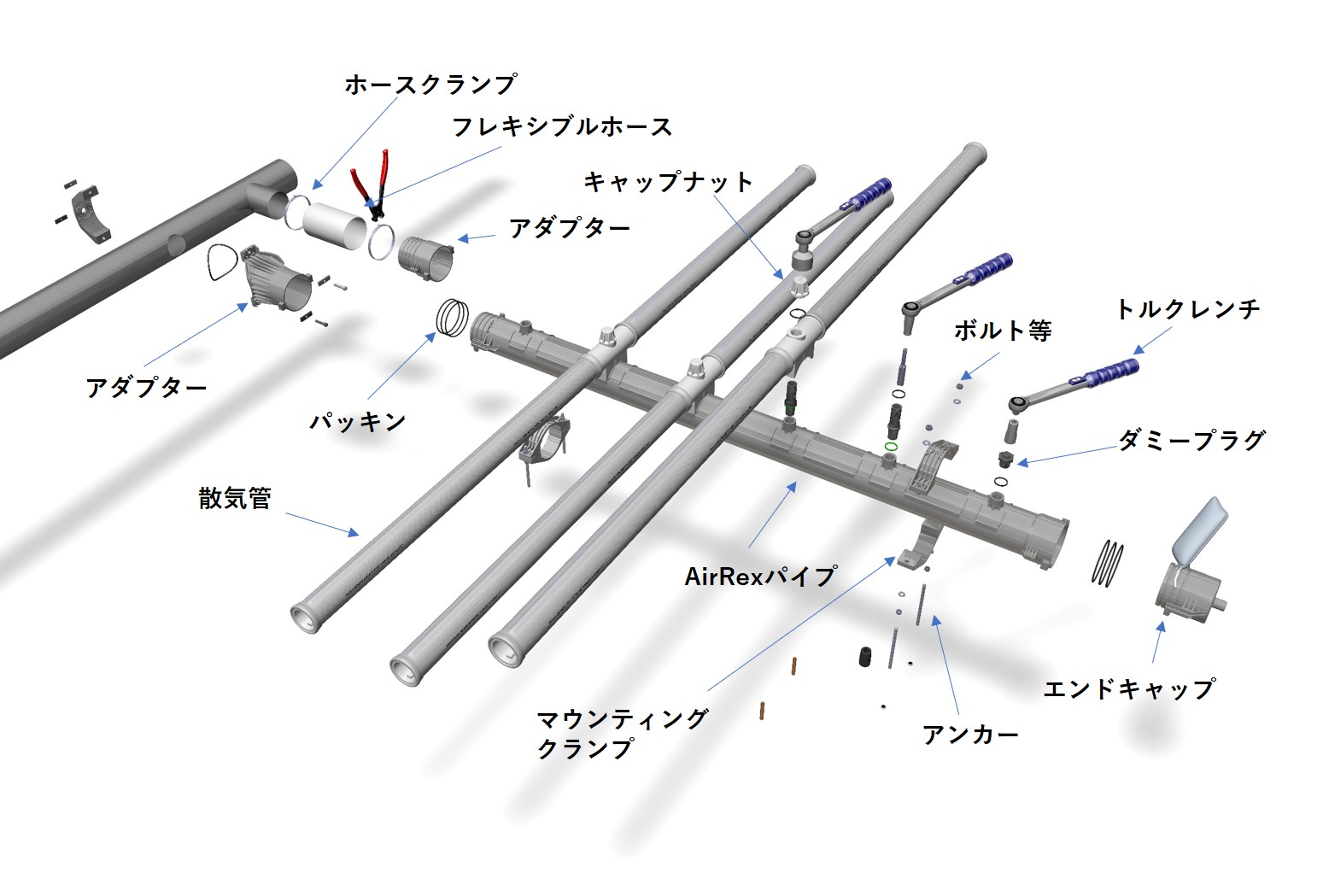

構造



専用のOTT散気装置は、AirRexパイプの上にキャップナットで簡単に固定できます。 使用しない穴は、ダミープラグで塞ぎます。必要な部品が全て揃ったオールインワンパッケージです。
structure

特徴


・主要部分は工場加工済みで、はめ込み式の簡単組み立て。
・ガラス繊維強化ポリプロピレン製で、軽量かつ高い耐久性、耐腐食性を誇ります。
・従来のステンレス管や樹脂管と比べて、大幅に費用を削減できます。
・最大12本(22m)まで接続できます。

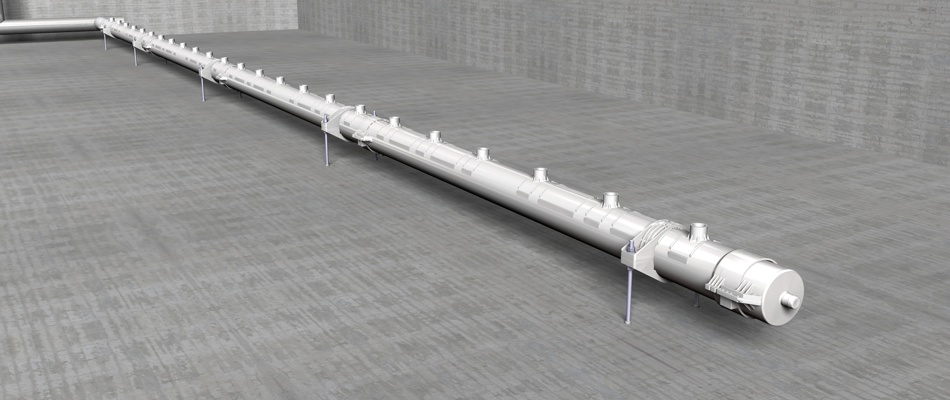

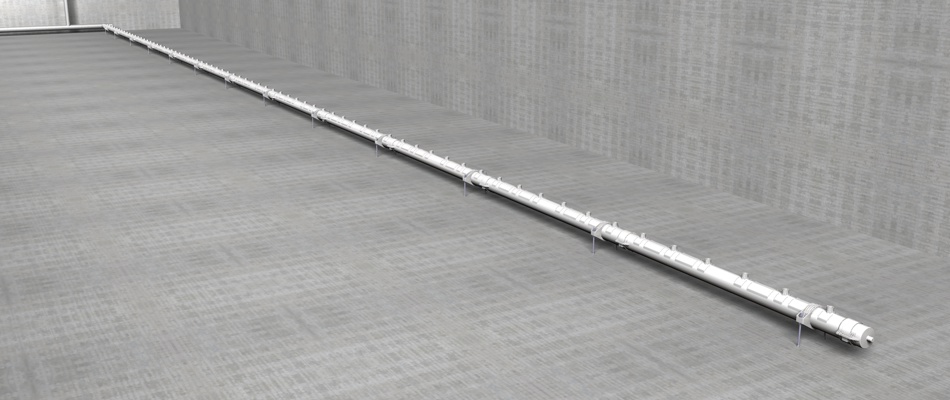

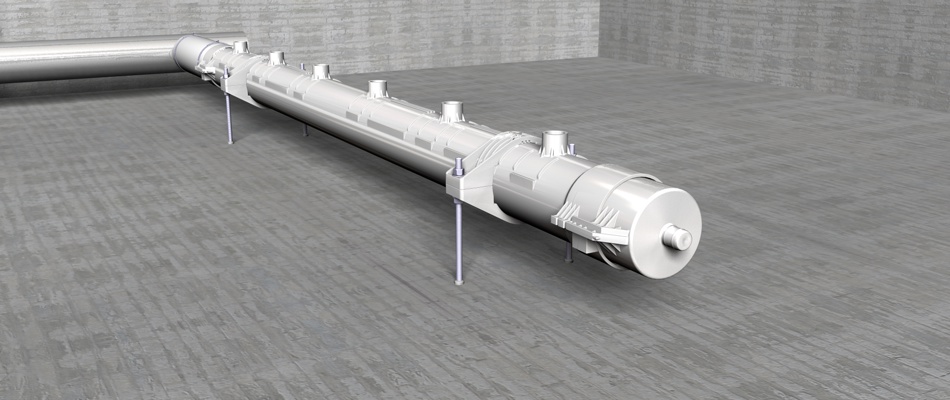

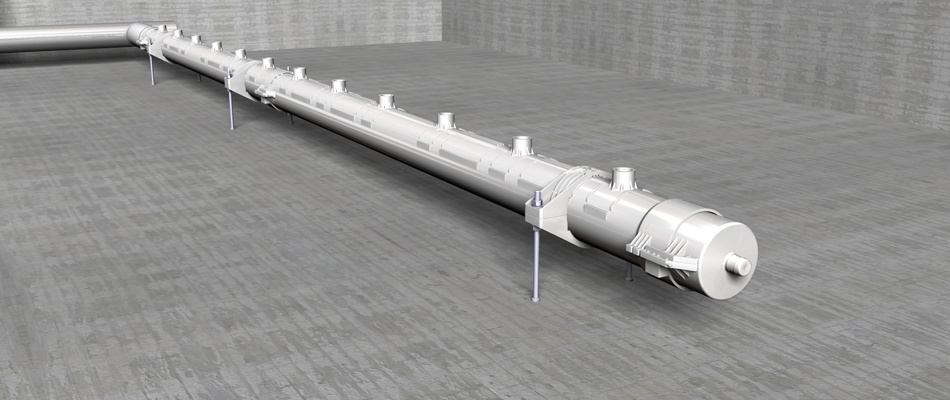

AirRex接続イメージ(AirRexのみ)
1本 2本 4本 12本

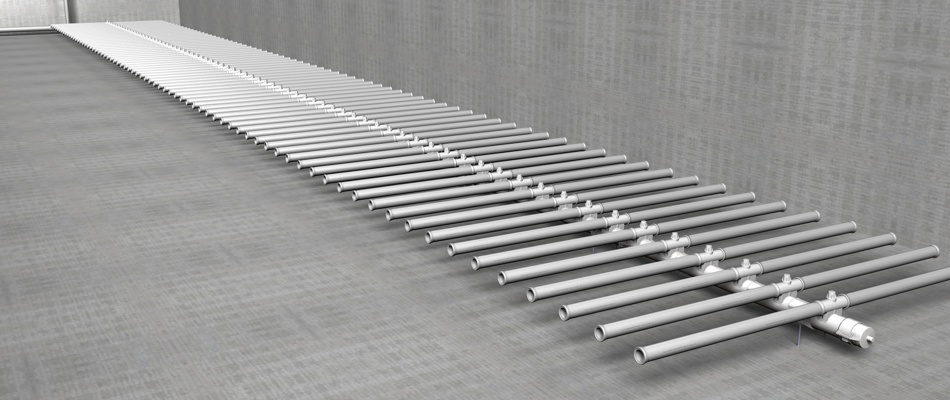

AirRex接続イメージ(散気管含む)
1本 2本 4本 12本

・重さ4.7kg/本の軽量設計で、素早く設置可能です。

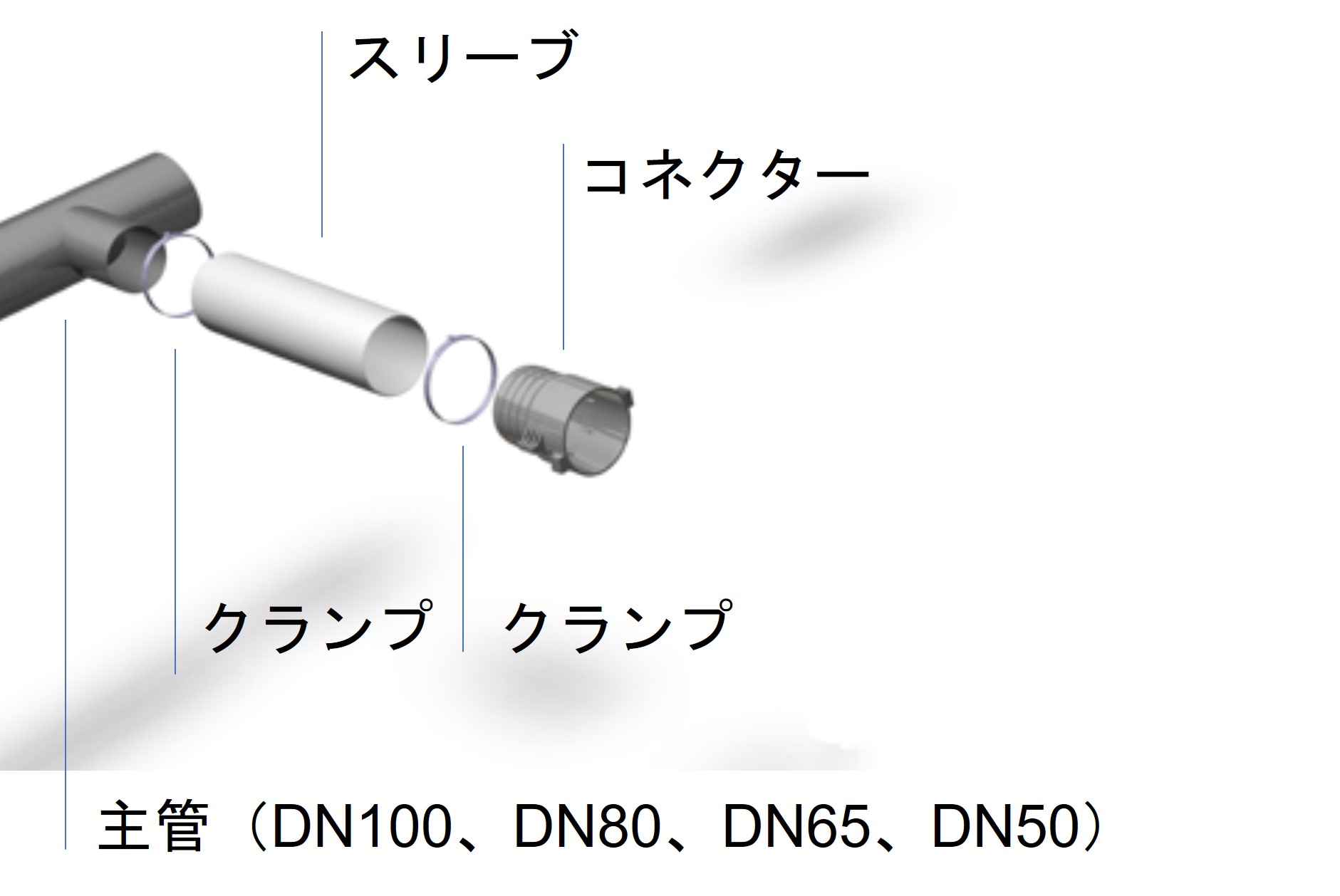

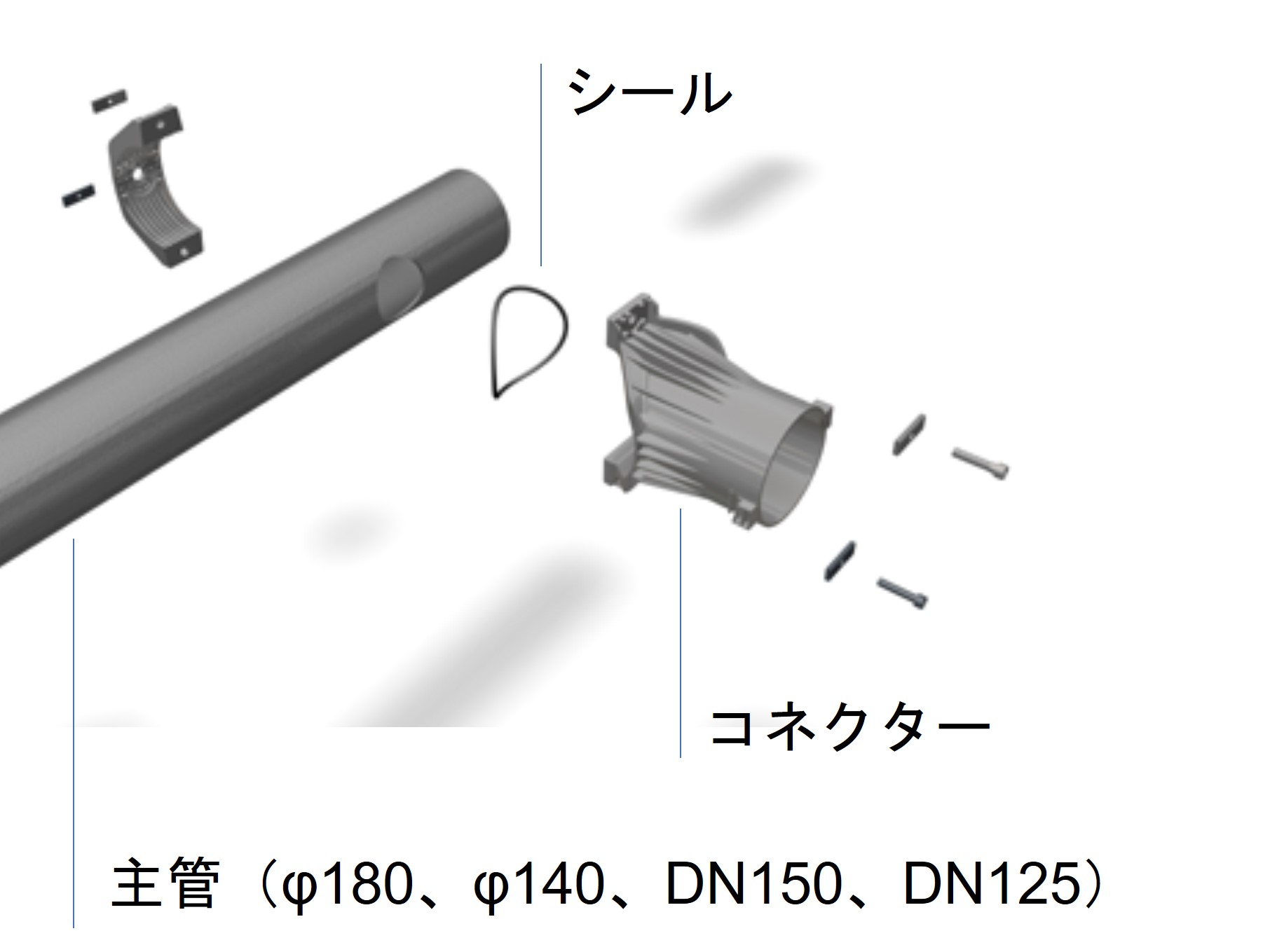

・主管との接続には、直接取り付けするコネクターやスリーブを用意しており、ご要望に合わせてお選びいただけます。

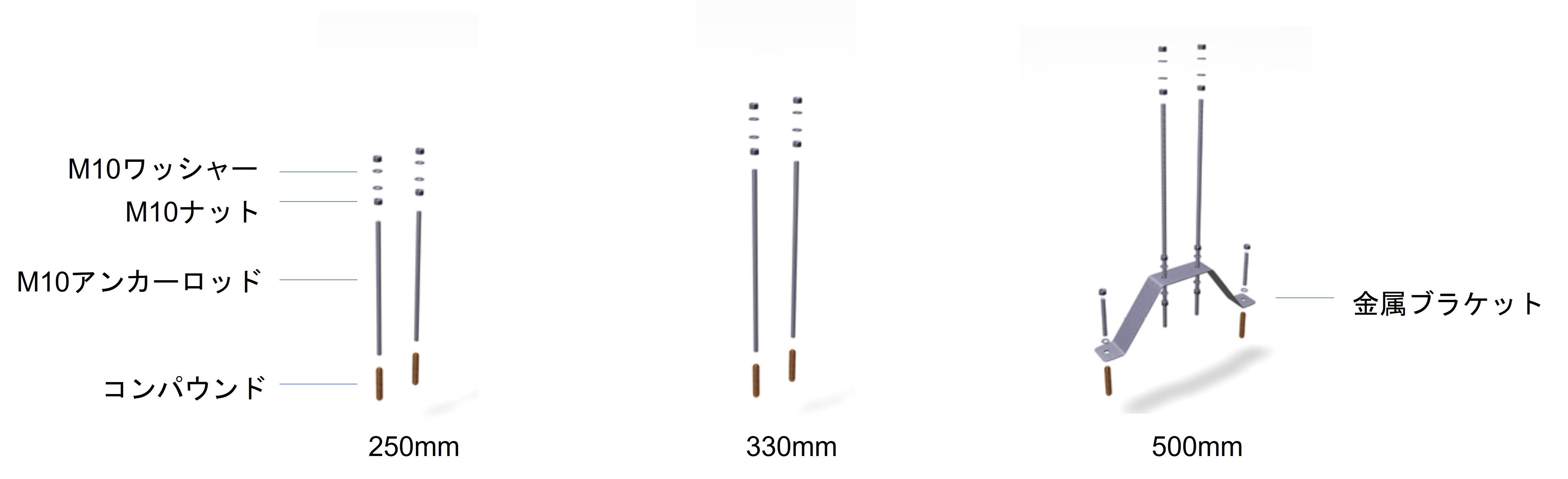

・支柱となるアンカーロッドには、3種類の長さを用意しています。ご希望の散気管高さに応じて、ご選択下さい。


・世界 5か国、30プラント以上に納入実績あり。

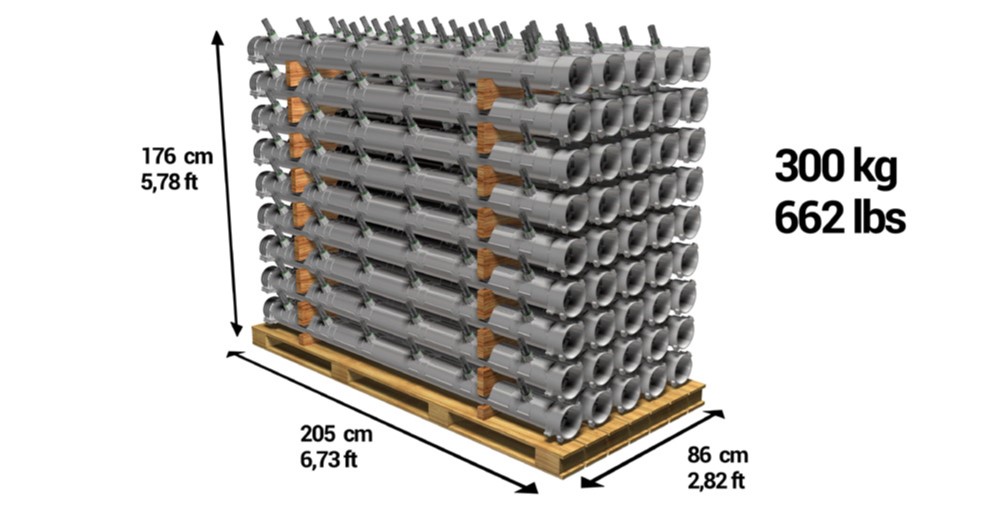

・総長さ90m(45本)を1パレットに搭載可能。

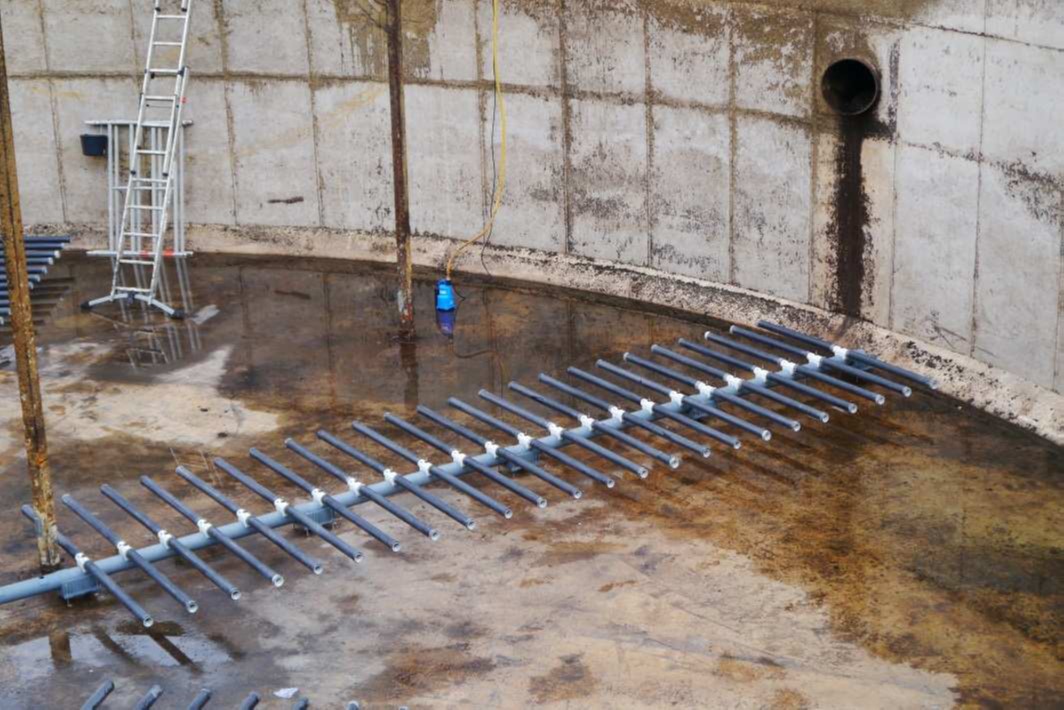

施工例写真


example1

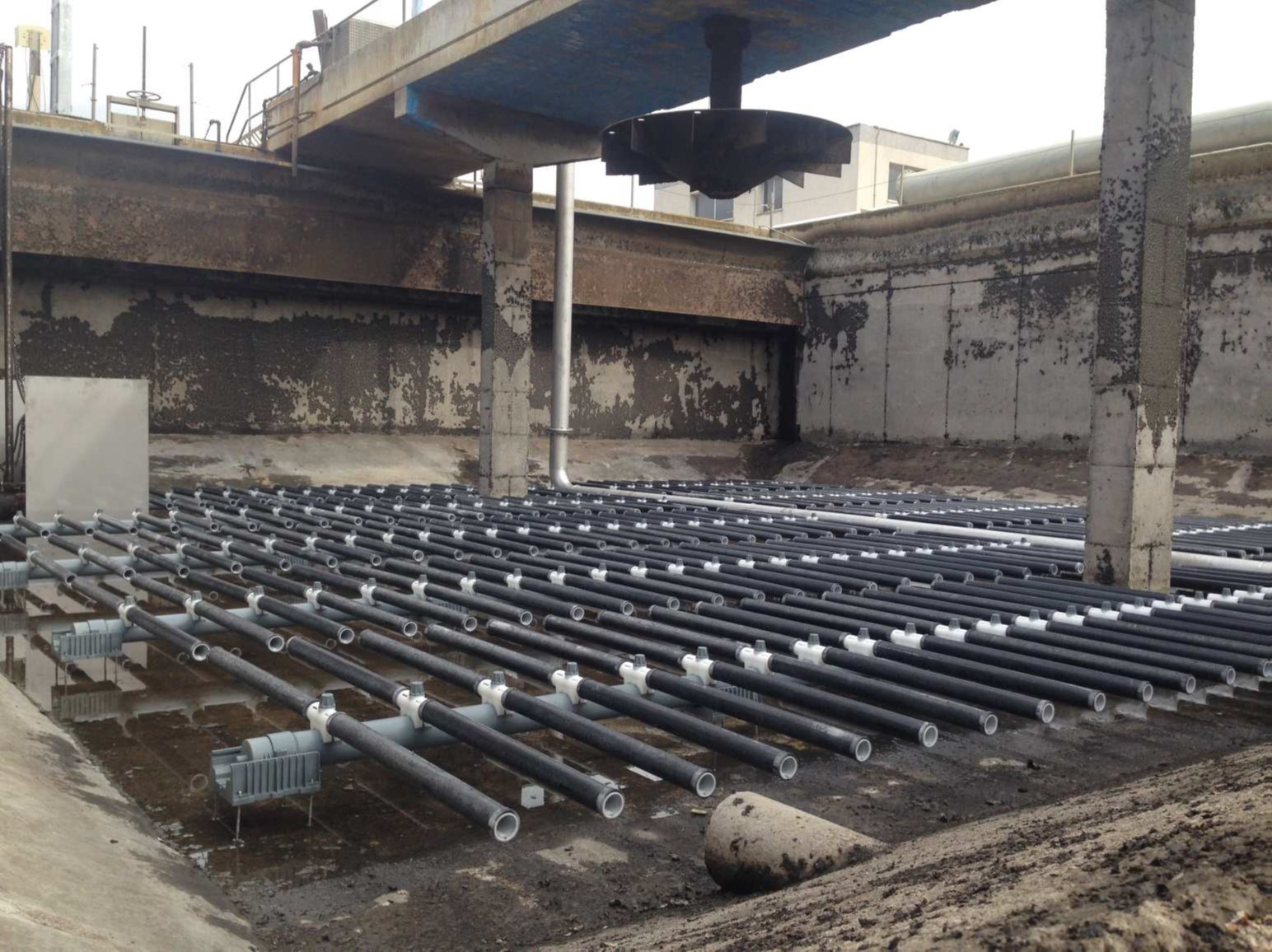

スペイン

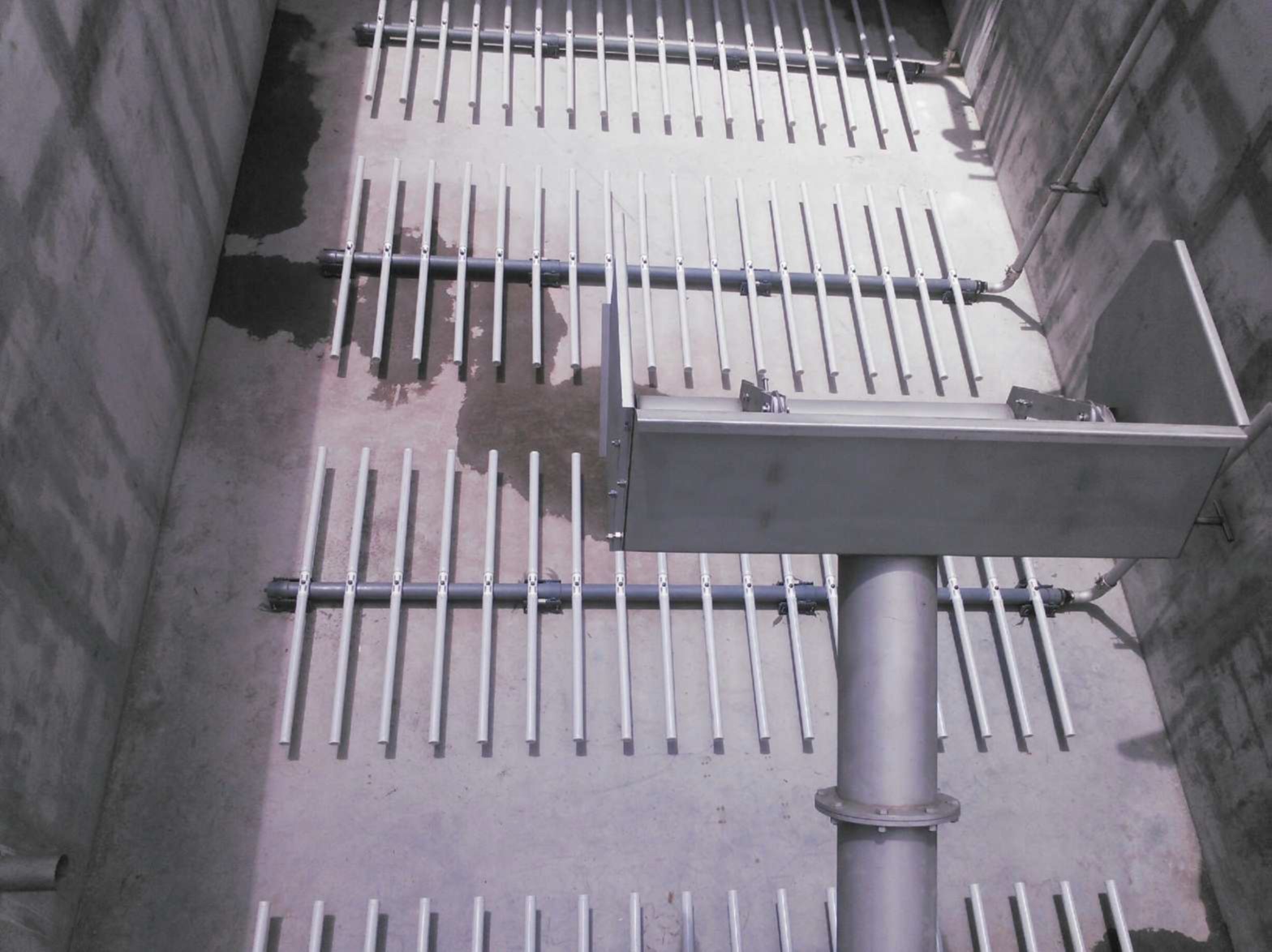

アメリカ

example1

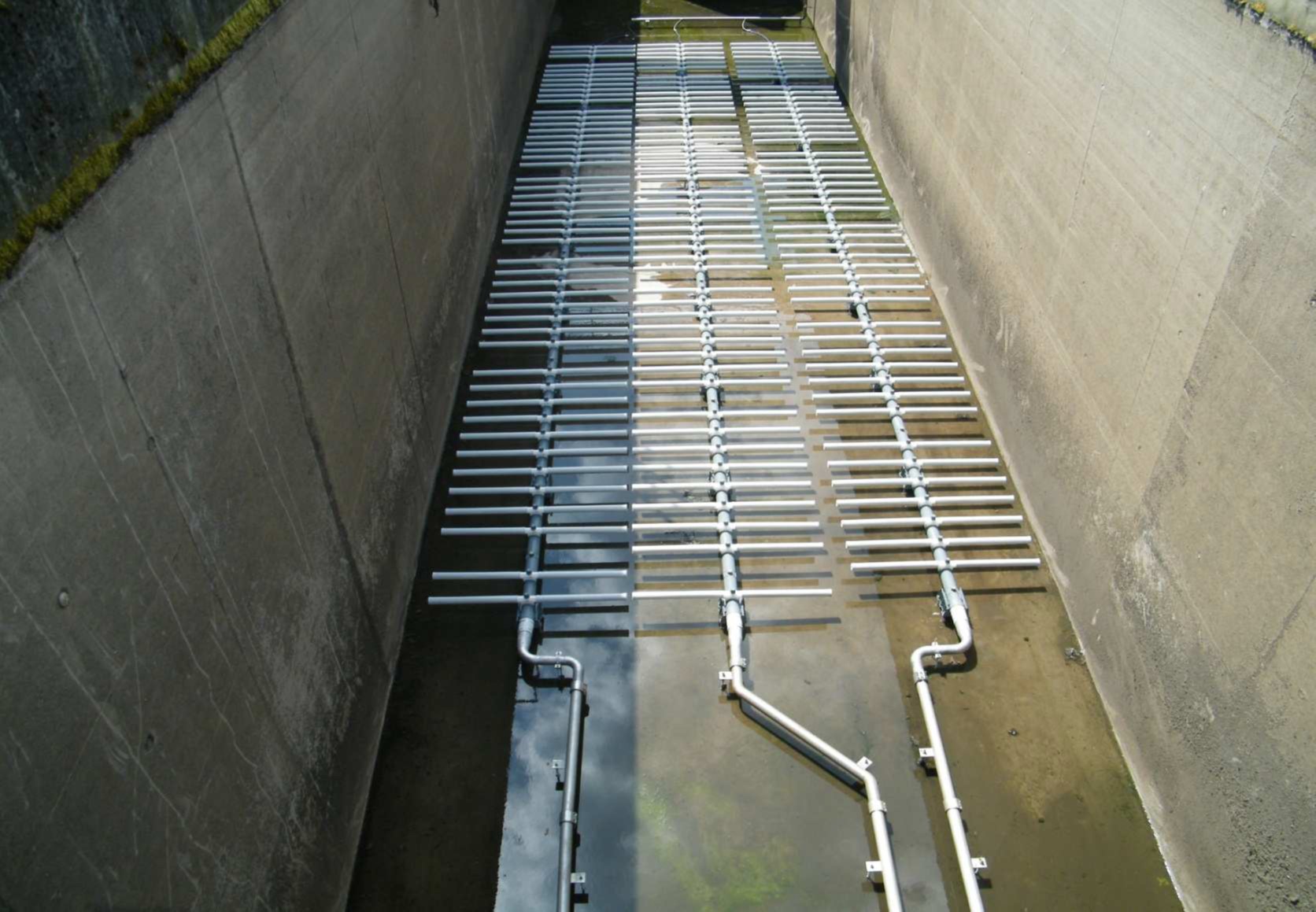

ドイツ
example1
ドイツ

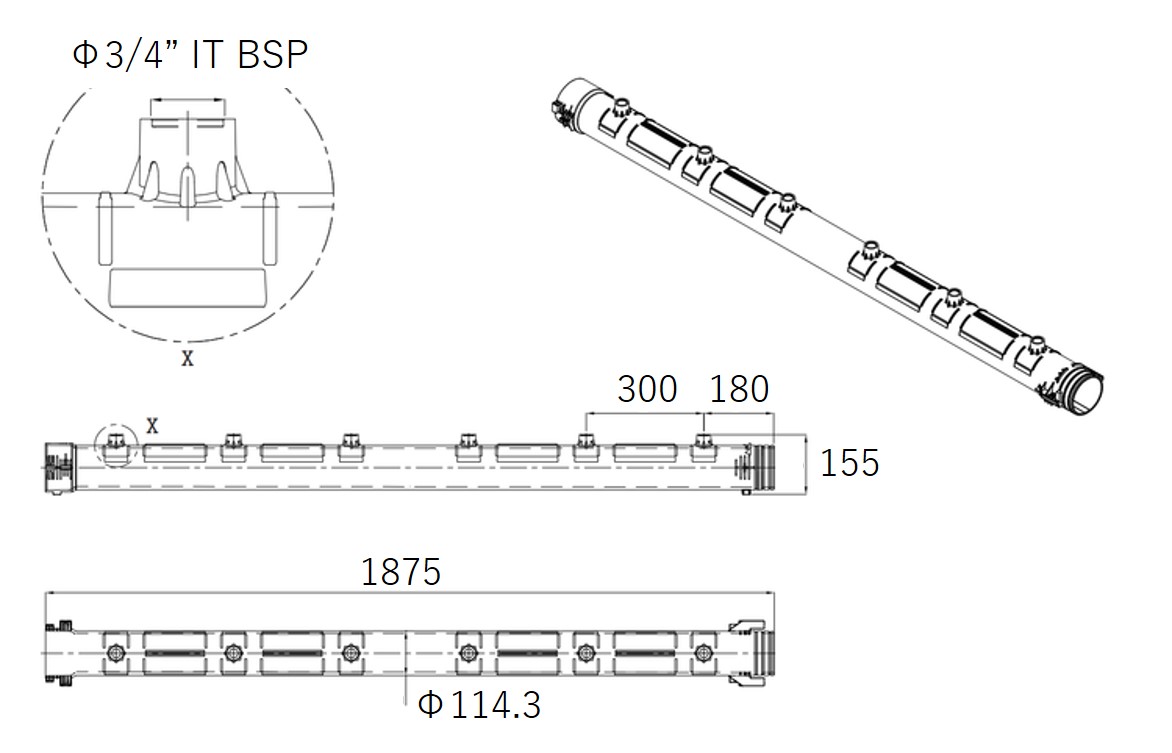

寸法


AirRex (散気管取付 300mmピッチ)
dimension

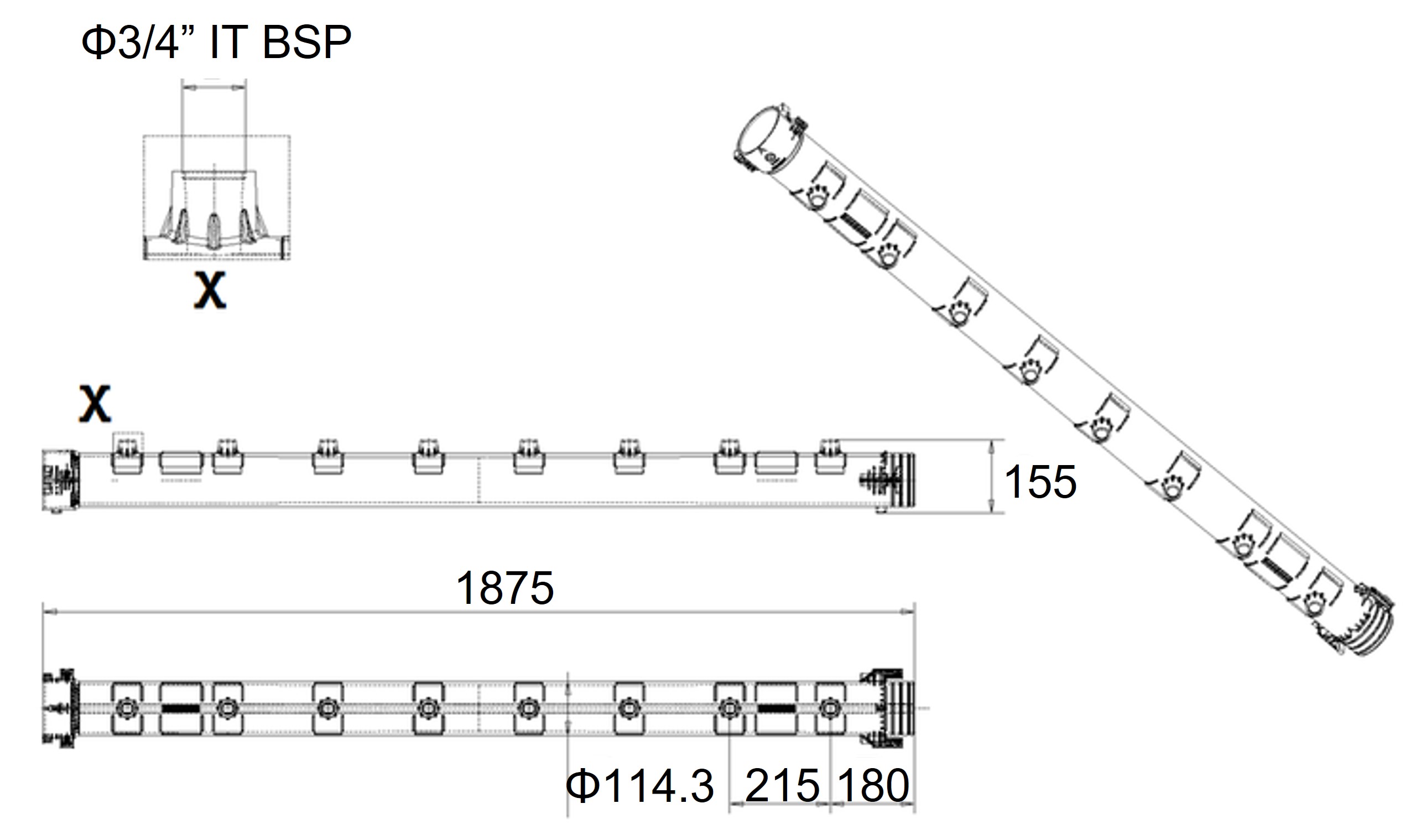

AirRex+ (散気管取付 215mmピッチ)
dimension


カタログダウンロード


airrexcatalogue AirRexパイピングシステム 製品カタログ
