balancegran

バランスグランは、高度な混合・撹拌造粒能力を有する高速混合造粒機です。

高速回転する大型チョッパーと、壁面をかき取るアジテータースクレーパーを有しており、これらを同軸二軸で正逆回転させる独自構造により高い撹拌・混合・粉砕能力を実現しています。

高い混合能力のみならず、従来よりも低密度な造粒や、強い衝撃力を活かした表面改質にも応用できることなどから、電池・電極材料に最適です。

チョッパーを変えれば粉体・粒体・スラリー（ペースト）など様々な性状の材料にも対応可能であり、真空装置やジャケット（オプション）による乾燥も可能ですので、これ1台で様々な粉体混合プロセスに応用が可能です。

適用プロセスの例

混合・分散

独自の同軸二軸構造の羽根により
短時間で良好な混合・分散を達成

【用途例】

・混合しづらい材料の分散混合

・混合プロセスの処理時間短縮

造粒

高いせん断力と分散性能により
短時間でシャープな粒径分布に

【用途例】

・医薬品　　・健康食品

・機能性セラミック粒子

表面改質

高速回転羽根による高い衝撃力で
粒子表面を別粒子で被覆・改質

【用途例】

・電池材料（正極材・負極材）

・電子部品（半導体粒子など）

コーティング

スプレーノズルからの噴霧により
湿式コーティング・造粒も可能

【用途例】
・医薬品　・化粧品　・健康食品
・セラミックや高分子材の表面修飾

➡ ➡ ➡
➡ balancegran

balancegran

➡

乾燥

ジャケット加熱・真空引きにより
乾燥工程までこれ1台で対応可能

【用途例】

・種々の湿式プロセス後の乾燥工程

・コンタミ回避や溶媒回収目的にも

特長

同軸二軸の正逆回転構造

周速 40m/s 以上で高速回転するチョッパーと、外周を搔き取るスクレーパーが逆方向に回転することで、極めて高い撹拌効率を実現
チョッパーとスクレーパーは別々の電動機で制御されており、それぞれの回転数を調整することにより様々な材料に対応可能
造粒プロセスにおいては、高いせん断力がシャープな粒径分布を実現

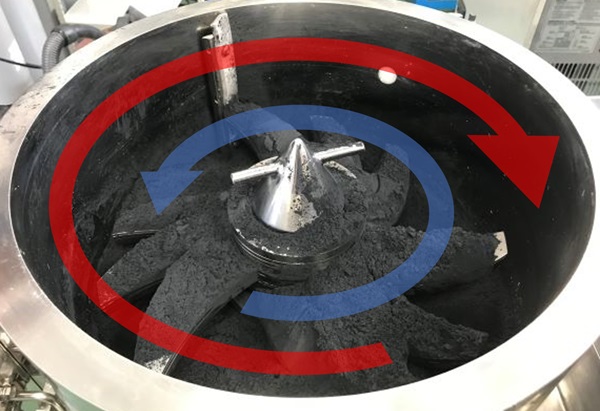

CW/CCW_coaxial_mixing

チョッパー羽根の選択により幅広い材料･用途に対応

　チョッパー羽根は、様々な形状・向き・配列・枚数から
　材料性状や処理目的に合わせて選択可能です。

スタンダードタイプ
S字形状の羽根により高い混合・分散能力を発揮
高シェアタイプ
肉厚・大径のS字羽根で、より高いせん断力を実現
巻込みタイプ
逆S字カーブにより巻き込む力を高め、
壁面周辺への粉溜まりを抑止
同相配列
羽根をずらさず、重ねて配置することで
衝撃力を最大まで上昇

スタンダード	高シェア＋巻込み

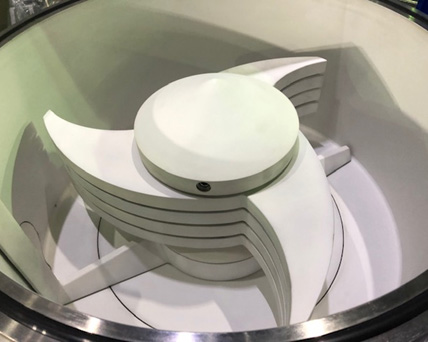

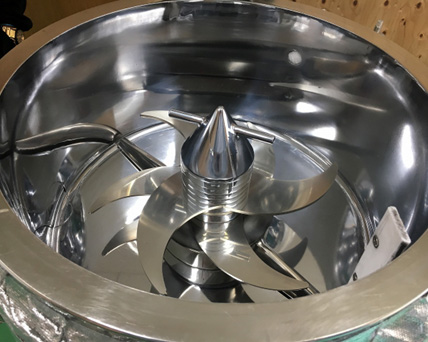

スタンダード＋巻込み＋ハードクロムめっき処理	高シェア＋同相配列＋アルミナコーティング

　摩耗対策としての各種コーティング^（※）や、羽根の枚数追加（最大6枚）なども可能です。ご相談ください。
　（※）ハードクロムめっき、ホワイトアルミナ、WC（タングステンカーバイド）、DLC(ダイヤモンドライクカーボン) など

表面改質反応も可能とする強い衝撃力

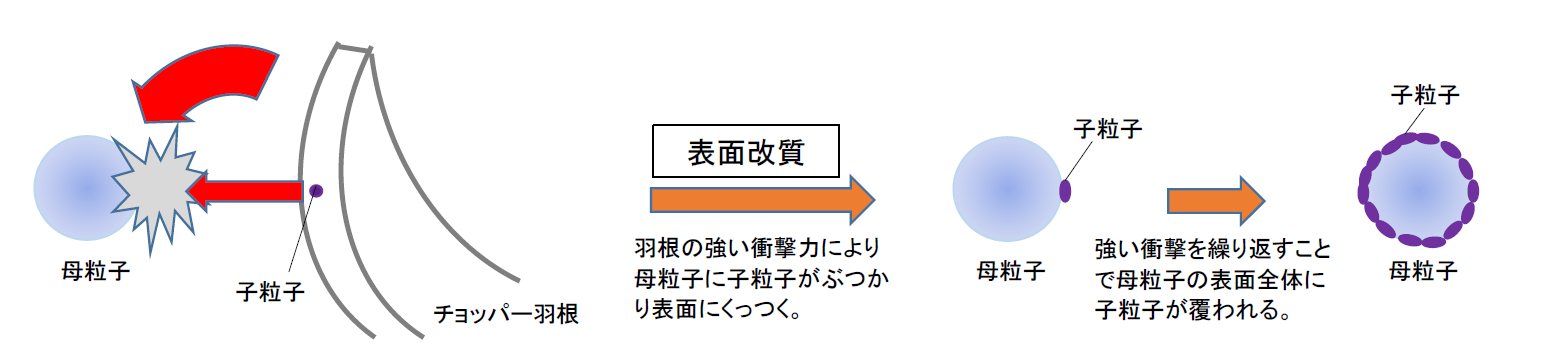

surface_modification

強い衝撃力を繰り返し与えることにより、母粒子表面を子粒子で覆わせる表面改質が可能
➡電池材料（正極材・負極材）など、様々な機能性素材の開発・製造に！
チョッパー羽根の種類や配列だけでなく回転数も細かく制御できるため、繊細な条件調整が可能
簡易グローブボックスによる低露点下での合成にも対応（オプション）

仕様

型式	BG-2L	BG-5L	BG-25L	BG-50L	BG-100L
全容量(L)	2	5	25	50	100
実効容量(L)	0.6～1.4	1.5～3.5	7.5～17.5	15～35	30～70
チョッパー回転数(min^-1)	966～5800	650～3900	400～2300	300～1800	250～1500
チョッパー動力(kW)	0.75 / 1.5	0.75 / 1.5	3.7 / 7.5	7.5 / 15	15 / 30
スクレーパー動力(kW)	0.2 / 0.4	0.2 / 0.4	0.4 / 0.75	0.75 / 1.5	1.5 / 2.2
W(mm)	1500	1500	1800	1900	2100
D(mm)	600	600	700	780	860
H(mm)	550	600	1120	1230	1360
重量(kg)	130	150	500	900	1300

型式	BG-200L	BG-400L	BG-600L	BG-1000L	BG-2000L
全容量(L)	200	400	600	1000	2000
実効容量(L)	60～140	120～280	180～420	300～700	600～1400
チョッパー回転数(min^-1)	183～1100	150～910	133～800	112～670	88～530
チョッパー動力(kW)	30 / 55	45 / 110	75 / 160	90 / 160	110 / 160
スクレーパー動力(kW)	2.2 / 3.7	3.7 / 5.5	5.5 / 7.5	7.5 / 11	15 / 22
W(mm)	2400	2700	2900	3200	3500
D(mm)	980	1100	1150	1250	1900
H(mm)	1540	1860	2000	2250	2500
重量(kg)	1600	2600	3800	5500	7000

※動力は参考値です。処理材料の物性によって変動しますのでご注意ください。

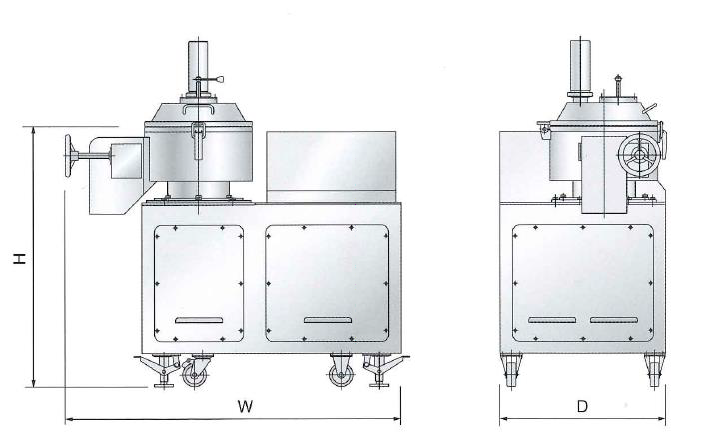

dimension
